Referat Fertigungsautomatisierung

Fertigungsautomatisierung

1.1 Sondermaschinen

Ein  Vergleich der steuerbaren Bewegungen und der Größe des Arbeitsraumes einer gegebenen Werkzeugmaschine mit dem tatsächlichen Bedarf für die Fertigung eines bestimmten Werkstückes zeigt meist ein Überangebot der Maschine. Bei großen Stückzahlen fällt dieses Mißverhältnis immer mehr ins Gewicht: Der Einsatz einer auf das Werkstück ausgerichteten Werkzeugmaschine, einer Einzweckmaschine bietet sich an. Fallen an dem Werkstück mehrere Verfahren an, sind also mehrere Einzweckmaschinen nacheinander erforderlich. Werden diese sinnvoll miteinander verkettet, ergibt sich eine Sondermaschine.

Sondermaschinen sind Werkzeugmaschinen, die für ein bestimmtes Werkstück aus mehreren miteinander verketteten Einzweckmaschinen zusammengestellt werden.

 bis inkl.  bewegliche Aufbauten

 Spindeleinheit (DIN 1 ff.)

Träger rotierender Werkzeuge, Arbeitsspindel mit oder ohne Eigenvorschub, mit oder ohne zusätzliche Steuereinrichtung für seitliches Verschieben des Werkzeugs (z. B. Querdrehen).

 Schlitten- (DIN69572) und  Vorschubeinheit

Sie ist immer dann erforderlich, wenn die Spindeleinheit keinen Eigenvorschub hat. Der Antrieb erfolgt  über Zahnradgetriebe und Schraubgetriebe durch einen E-Motor oder direkt durch einen Hydraulikmotor. Die Wege werden meist über Nocken und elektrische Grenztaster eingestellt, die Geschwindigkeit kann gestuft einstellbar sein.

 Getriebeeinheit

Sie übersetzt die Motordrehzahl auf die erforderliche Arbeitsspindeldrehzahl. Die Übertragung des Drehmomentes erfolgt über Riemen, Zahnradgetriebe oder direkt.

 Zustelleinheit

Auf ihr werden Baugruppen montiert, die (z.B. zum Werkzeugwechsel) aus dem Arbeitsbe reich gefahren werden müssen. Sie entspricht im Aufbau der Schlitteneinheit, die Bewegung wird von Hand oder motorisch erzeugt.

 Rundschalttischeinheit (DIN

Träger der Werkstückspannvorrichtung, meist als Rundschalttisch zum Positionieren eingesetzt.

 bis inkl.  Unterbauten

 Mitteneinheit (DIN , DIN

Als Träger der Positioniereinheit (Rundschalttisch, Schiebeschalttisch, ...) ist sie das Kernstück der Maschine. Sie kann auch zwischen handelsüblichen Werkzeugmaschinen als Verbindungsstück aufgestellt werden.

 Ständereinheit (DIN , DIN

Sie ist immer erforderlich, wenn vertikale Bewegungen auftreten. Bei Vorschubbaugruppen kann deren Gewicht über Seil- oder Kettenzug und Umlenkung im Innern des Ständers durch Gegengewicht ausgeglichen werden.

 Seiteneinheit (DIN . DIN

Damit läßt sich rund um oder entlang eine(r) Mitteneinheit jede erforderliche Arbeitsbaugruppe anordnen.

 Anpaßeinheit (DIN

Sie ermöglicht Ständer Arbeitsbaugruppen oder Teile davon auf entsprechende Höhe

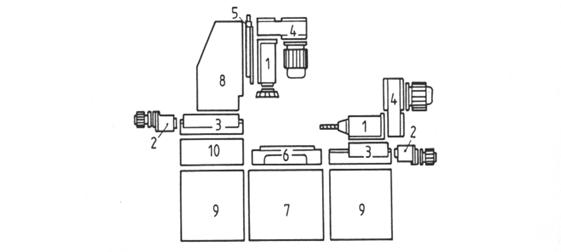

(parallel) oder in Schräglage (keilförmig) zur Mitteneinheit mit ihren Aufbauten zu bringen. Bild 1              Baueinheitenübersicht

Je nach Werkstück können handelsübliche Einzelmaschinen vorkommen, ihr Angebot an Einzelfunktionen ist dann evtl. auf den Bedarf reduziert (z. B. Universaldrehmaschine ohne Gewindevorschübe, Hauptgetriebe mit wenigen Drehzahlstufen, .

Um  das Anpassen der Fertigung an ein gegebenes Werkstück zu erleichtern, werden

genormte Baueinhelten angeboten: Die Sondermaschine wird dann nach dem

Baukastenprinzip zusammengestellt.

Baugruppen sind aus mehreren Baueinheiten zusammengefaßt, sie werden einschließlich der für  die  Steuerung erforderlichen elektrischen, hydraulischen oder sonstigen Schalteinrichtungen (z. B. Bohreinheit aus den Teilen , , 3 und 4 mit Nockenbahn und Grenztaster) angeboten.

Für die Aneinanderreihung der Einzweckmaschinen spielt neben der Anzahl der erforderlichen

Bearbeitungsvorgänge die  Grö e des Werkstückes eine wesentliche Rolle. Kleine Werkstücke, z. B. Teile aus der Uhren- oder Nähmaschinenindustrie, können meist durch einen Rundschalttisch oder einen Schiebeschalttisch oder eine Kombination aus beiden positioniert werden: Es ergibt sich eine Maschine mit mehreren Bearbeitungsstationen, jeder Station ist (meist nur) eine Bearbeitung zugeordnet.

Lassen die Größenverhältnisse des Werkstückes zu, daß je Station mehrere

Werkzeugbewegungen  durchgeführt werden, ergibt sich eine Mehrwegemaschine.

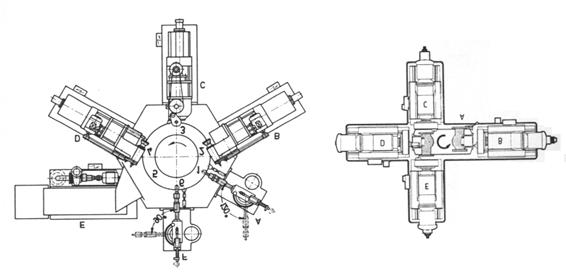

Bild 2 Mehrstationsmaschine Bild 3 Mehrwegemaschine

(Rundschalltischmaschine) (Vierwegemaschine)

WS Werkstück A Ein- und Ausgabestelle

A Automalische Zuführeinrichtung

B,C,D Hydraulische Schlitteneinheiten B,C,E Querdreheinheiten für die

Flanschflächen,

mit aulgesetzten Fraseinheiten wegen des Rundschalttisches auf hydraulisch

E Entgrat- und Reinigungsstation               bewegten Zustelleinheiten montiert. F Automatische Ausgabestation D (Innen-) Dreheinheit aul Vorschubschlitten

(Zentrierung drehen und Grundnut stechen)

Vorteilhaft ist der geringe Platzbedarf, Nachteilig ist die starre Verkettung, d. h., es ist keine Zwischenspeicherung  möglich, die Taktzeiten müssen genau vorher bestimmt werden. Störungen,

z. B. durch Werkzeugbruch, setzen die ganze Maschine still.

1.2 Flexible Fertigung (FF)

Bei den in Kapitel 1 genannten Fertigungseinrichtungen ist trotz der fortgeschrittenen Mechanisierung die Umstellung auf andere Werkstücke nicht oder nur mit hohem Aufwand (Umr sten

Umbau) möglich.

Sondermaschinen, Verkettung von   Einzweck- oder Mehrzweckmaschinen und Transferstraßen sind wirtschaftlich nur vertretbar, wenn große Stückzahlen hergestellt werden können und die Produktion über längere Zeit gesichert ist.

Für Produktänderung , Veränderung der Marktlage (härterer Wettbewerb, Überkapazitäten, kleinere Zuwachsraten) geht die Tendenz zu kleineren Stückzahlen bei gleichzeitig stärkerer Berücksichtigung der Kundenwünsche und zu möglichst kurzen Lieferzeiten. Dies läßt sich nur durch Flexibilität der Produktion erreichen.

Flexible Fertigung bedeutet leichte Umrüstbarkeit der Fertigungseinrichtungen auf die

Herstellung eines anderes Werkstückes.

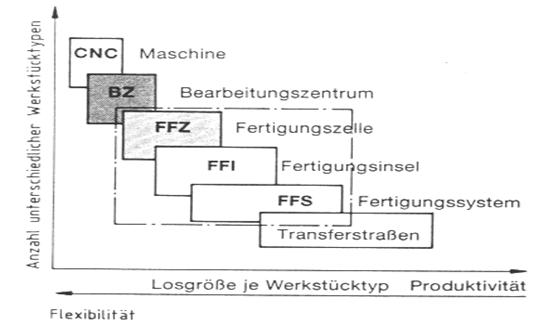

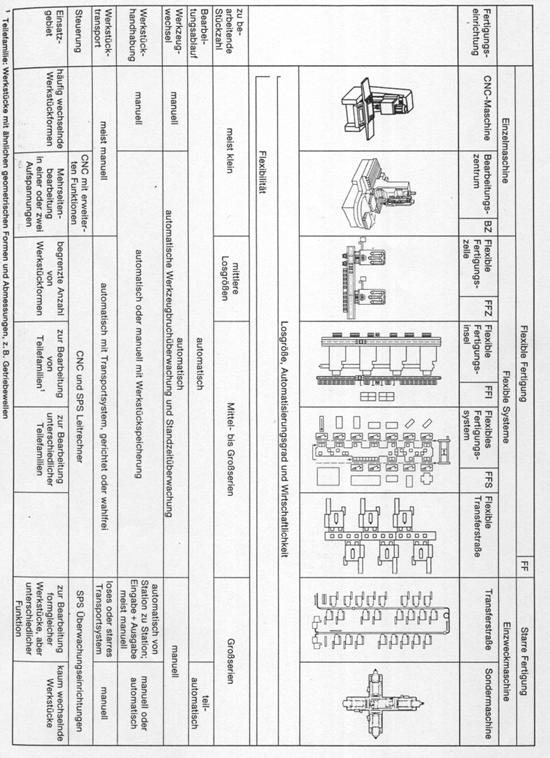

Verschiedene Stufen der Flexibilität lassen sich mit numerisch gesteuerten Maschinen, Be- und Entladeeinrichtungen, Werkzeugwechseleinrichtungen, Werkstückspeichersystemen, Transport-systemen, . realisieren.

Die Steuerung und die Überwachung der Fertigung durch integrierte Rechnersysteme muß so flexibel sein, daß unterschiedliche Werkstücke in beliebiger Folge gefertigt werden können.

.1 Bearbeitungszentren (BZ)

Der Übergang von der manuell bedienten Maschine zum Bearbeitungszentrum ist die erste

Stufe

zur Automatisierung.

Ein Bearbeitungszentrum, z. B. Bohr- und Fr szentrum, setzt sich aus einer CNC-Maschine mit mindestens drei gesteuerten Achsen (X, Y, Z) und einer weiteren gesteuerten Drehachse (A oder B oder C) und einem W erkzeugwechselsystem zusammen.

Damit können Werkstücke an mehreren Seiten in einer Aufspannung bearbeitet werden, z. B. durch Fräsen, Bohren, Ausdrehen, .

Ist das Bearbeitungszentrum aus einer CNC-Drehmaschine mit gesondert angetriebenen Werkzeugen (z. B. Fräser) und einem Werkzeugwechselsystem aufgebaut, so spricht man von einem Drehzentrum. Darauf werden Werkstücke in einer Aufspannung gedreht, gebohrt und gefräst.

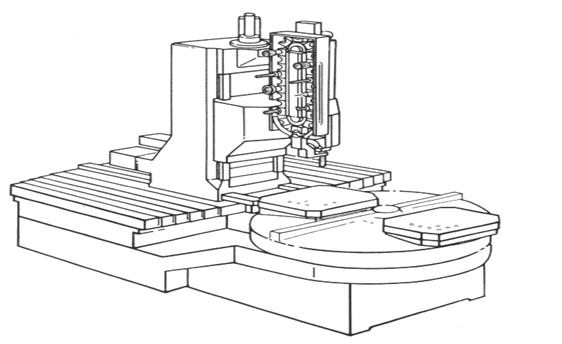

Bild 4 Bearbeitungszentrum

CNC-Bohr-  und  Fräsmaschine mit Kettenmagazln für Werkzeuge. Der Schwenktisch dient meist zur Aufnahme von Paletten für wechselweises Spannen der Werkstücke

Bild 5 Drehzentrum

CNC Drehmaschine mit Werkzeugrevolver (auch für Eigenantrieb der Werkzeuge)

.2 Fertigungszelle (Flexible Fertigungszelle FFZ)

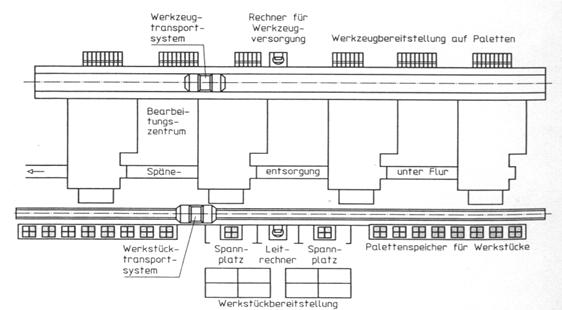

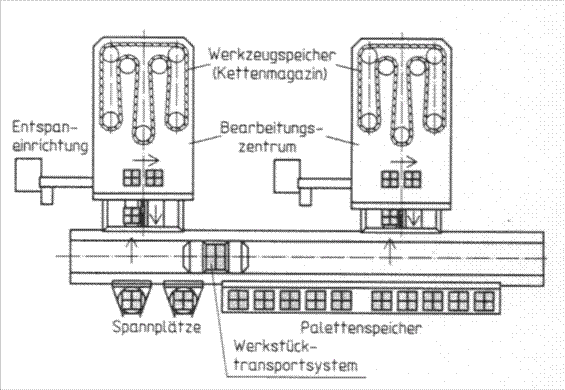

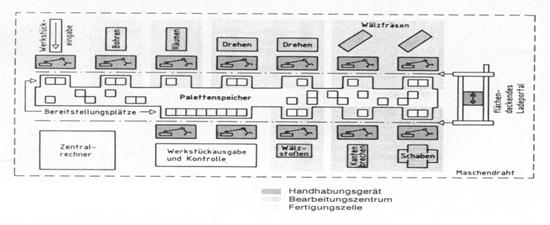

Eine Fertigungszelle besteht aus einem oder mehreren gleichartigen Bearbeitungszentren mit erweiterter Werkzeug-Speicherkapazität, automatischer und/oder manueller Werkstückversorgung. Die Späneentsorgung ist automatisiert. Ein Leitrechner koordiniert die Steuerungsaufgaben. Eine Fer

tigungszelle eignet sich für die automatische Bearbeitung von Klein- und Mittelserien.
